Hogyan lehet tesztelni a rozsdamentes acél redukáló könyök nyomástartó képességét?

Szia! Rozsdamentes acél redukáló könyökök szállítójaként gyakran kérdeznek tőlem, hogyan tesztelhetem ezeknek a kulcsfontosságú alkatrészeknek a nyomástartó képességét. Ebben a blogban megosztok néhány praktikus és egyszerű módszert, amelyek segítségével biztosíthatja a rozsdamentes acél csökkentő könyökök minőségét és biztonságát.

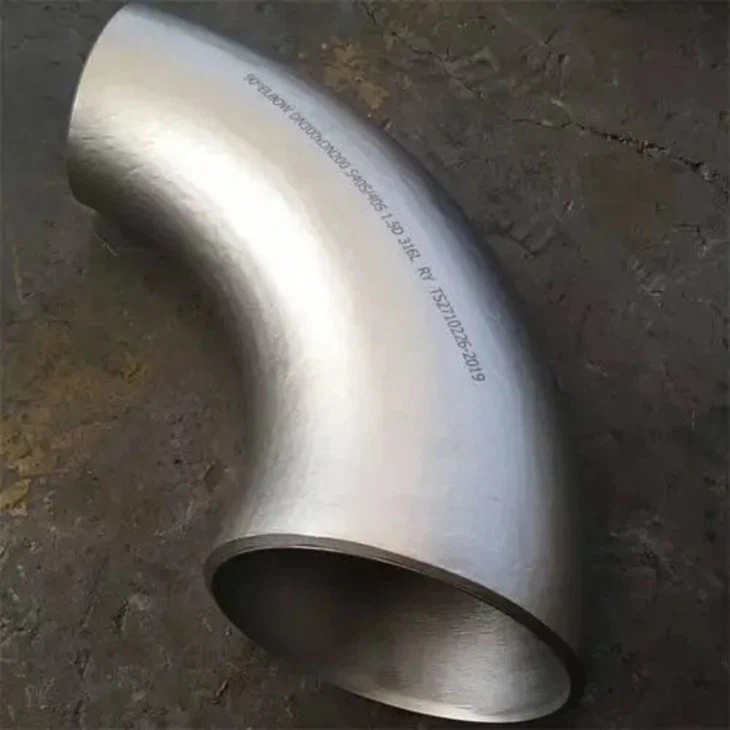

Először is, értsük meg, mi az a rozsdamentes acélból készült redukáló könyök. ARozsdamentes acél szűkítő könyöka csőrendszerekben használt csőszerelvény típusa. Megváltoztatja a cső irányát (általában 90 vagy 45 fokkal), ugyanakkor csökkenti a cső átmérőjét. Ezeket a könyököket széles körben használják különféle iparágakban, mint például az olaj- és gáziparban, a vegyiparban és a vízkezelésben, ahol különböző szintű nyomásnak kell ellenállniuk.

Hidrosztatikus tesztelés

Az egyik legelterjedtebb és legmegbízhatóbb módszer a rozsdamentes acél redukáló könyök nyomástartó képességének vizsgálatára a hidrosztatikus vizsgálat. Ez a módszer abból áll, hogy a könyököt megtöltjük folyadékkal, általában vízzel, majd nyomást gyakorolunk rá.

1. lépés: Előkészítés

Először is meg kell győződnie arról, hogy a könyök tiszta és mentes minden törmeléktől vagy szennyeződéstől. Ezután zárja le megfelelően a könyök mindkét végét zárókupak vagy más megfelelő tömítőeszköz segítségével. Csatlakoztassa a könyököt egy nyomásmérő szivattyúhoz és egy nyomásmérőhöz. A nyomásmérő kulcsfontosságú, mivel lehetővé teszi a könyökön belüli nyomás ellenőrzését a vizsgálat során.

2. lépés: Töltse fel vízzel

Lassan töltse fel a könyököt vízzel, hogy eltávolítsa a benne rekedt levegőt. A légbuborékok pontatlan nyomásértékeket okozhatnak, és hamis teszteredményekhez is vezethetnek. Győződjön meg arról, hogy nem maradt légzseb a könyökben.

3. lépés: Nyomás alkalmazása

Miután a könyök megtelt vízzel, kezdje el fokozatosan nyomást gyakorolni a nyomásvizsgáló szivattyú segítségével. A nyomásnövekedés sebességének lassúnak és egyenletesnek kell lennie, jellemzően 100-200 psi/perc körül. Tartsa szemmel a nyomásmérőt, és hagyja abba a nyomás növelését, amikor eléri a tesztnyomást. A próbanyomást általában a tervezési követelmények és az ipari szabványok alapján határozzák meg. Például bizonyos esetekben a próbanyomás 1,5-szerese lehet a könyök maximális üzemi nyomásának.

4. lépés: Tartsa a nyomást

Tartsa fenn a próbanyomást egy bizonyos ideig, általában 10-30 percig. Ezalatt gondosan ellenőrizze a könyököt, hogy nincs-e rajta szivárgás, deformáció vagy egyéb hiba jele. Keressen vízcseppeket vagy nedves foltokat a könyök felületén. Ha bármilyen szivárgást vagy rendellenes deformációt észlel, a könyök nem felel meg a teszten.

5. lépés: A nyomás felengedése

A tartási idő után lassan engedje el a nyomást a nyomásvizsgáló szivattyú segítségével. Engedje le a vizet a könyökről, és alaposan szárítsa meg.

Ultrahangos vizsgálat

Egy másik hasznos módszer a rozsdamentes acél redukáló könyök nyomás-tartóképességének vizsgálatára az ultrahangos vizsgálat. Ez a roncsolásmentes vizsgálati módszer nagyfrekvenciás hanghullámokat használ a könyök belső hibáinak, például repedések vagy üregek észlelésére.

1. lépés: Felület előkészítés

Tisztítsa meg a könyök felületét, hogy biztosítsa a jó érintkezést az ultrahangos jelátalakító és a könyök között. Távolítson el minden rozsdát, festéket vagy egyéb szennyeződést a felületről.

2. lépés: A Couplant alkalmazása

Vigyen fel egy kapcsolót, például olajat vagy gélt a könyök felületére, ahová az ultrahangos jelátalakítót helyezi. A csatoló segít a hanghullámok átvitelében a jelátalakítótól a könyökig, és javítja a teszt pontosságát.

3. lépés: A könyök vizsgálata

Szisztematikusan mozgassa az ultrahangos jelátalakítót a könyök felületén. A jelátalakító magas frekvenciájú hanghullámokat bocsát ki a könyökbe, és a hullámok visszaverődnek, ha belső hibákat észlelnek. A visszavert hullámokat ezután az átalakító érzékeli, és elektromos jelekké alakítja. Ezeket a jeleket egy számítógép vagy egy erre a célra szolgáló ultrahangos vizsgálóeszköz elemzi, hogy meghatározza a hibák jelenlétét és helyét.

4. lépés: Az eredmények értelmezése

Az ultrahangos jelek elemzése alapján megállapítható, hogy a könyöknek van-e olyan belső hibája, amely befolyásolhatja a nyomást - teherbíró képességét. Ha jelentős hibákat észlelnek, a könyök további értékelésére vagy cseréjére lehet szükség.

Radiográfiai vizsgálat

A radiográfiás vizsgálat egyben hatékony eszköz a rozsdamentes acél redukáló könyökök nyomástartó képességének vizsgálatára is. Ez a módszer röntgen- vagy gamma-sugarakat használ a könyök belső szerkezetének képének létrehozásához.

1. lépés: Biztonsági óvintézkedések

A radiográfiás vizsgálatok során sugárzást kell alkalmazni, ezért elengedhetetlen a megfelelő biztonsági óvintézkedések megtétele. Győződjön meg arról, hogy a vizsgálati terület megfelelően árnyékolt, hogy megvédje a kezelőket és más személyzetet a sugárterheléstől. Viseljen megfelelő sugárvédő ruházatot és használjon sugárellenőrző eszközöket.

2. lépés: A berendezés beállítása

Helyezze a könyököt a radiográfiai vizsgálóberendezésbe, például röntgenkészülékbe vagy gammasugárforrásba. Helyezze a filmet vagy a digitális detektort a könyök másik oldalára, hogy rögzítse a belső szerkezet képét.

3. lépés: Kép készítése

Aktiválja a sugárforrást, hogy a film vagy a digitális detektor ki legyen téve a könyökön áthaladó röntgen- vagy gamma-sugárzásnak. Az expozíciós idő és a sugárzás intenzitása a könyök vastagsága és anyaga alapján kerül meghatározásra.

4. lépés: A kép fejlesztése és elemzése

Az expozíció után előhívja a filmet vagy dolgozza fel a digitális képet. Elemezze a képet, és keressen belső hibákat, például repedéseket, porozitást vagy zárványokat. Ha bármilyen hibát talál, értékelje azok súlyosságát, és állapítsa meg, hogy a könyök megfelel-e még a nyomás-csapágy követelményeknek.

Megfontolások és tippek

• Anyagminőség: A könyökben használt rozsdamentes acél minősége jelentősen befolyásolja annak nyomástartó képességét. Ügyeljen arra, hogy a könyököket megbízható beszállítótól szerezze be, aki kiváló minőségű anyagokat használ, és szigorú gyártási folyamatokat követ.
• Tervezés és méretek: A könyök kialakítása és méretei, mint például a falvastagság, a görbületi sugár és a redukciós arány szintén befolyásolják a nyomást - teherbíró képességet. Győződjön meg arról, hogy a könyököt a vonatkozó ipari szabványok szerint tervezték és gyártották.
• Környezeti tényezők: Vegye figyelembe azokat a környezeti feltételeket, amelyek között a könyököt használni fogja. Az olyan tényezők, mint a hőmérséklet, a korrózió és a vibráció befolyásolhatják a könyök hosszú távú teljesítményét és nyomástartó képességét.

Ha a piacon a kiváló minőségű rozsdamentes acélból készült szűkítő könyökök vagy3D 90 fokos könyökök, gondoskodunk róla. Könyökeinket a legújabb technológiával és kiváló minőségű anyagok felhasználásával gyártjuk a kiváló nyomás- teherbírás és megbízhatóság érdekében. Ha bármilyen kérdése van, vagy szeretné megvitatni konkrét igényeit, forduljon hozzánk bizalommal beszerzési egyeztetés céljából. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb megoldást csőrendszereihez.

Hivatkozások

• ASME B16.9 - Gyári - Kovácsolt tompahegesztő szerelvények
• ASTM A403 – Szabványos specifikáció kovácsolt ausztenites rozsdamentes acél csőszerelvényekhez
• API 598 – Szelepvizsgálat és tesztelés
