Mekkora a keresztidomok hajlítószilárdsága?

Ha a csőszerelvények világáról van szó, a keresztidomok kiemelkednek, mint a különféle csőrendszerek kulcsfontosságú elemei. Keresztszerelvény-beszállítóként gyakran találkozom kérdésekkel ezen alapvető alkatrészek hajlítószilárdságával kapcsolatban. Ebben a blogbejegyzésben kitérek arra, hogy mit jelent a hajlítószilárdság a keresztidomoknál, milyen tényezők befolyásolják ezt, és miért fontos a különböző alkalmazásokban.

A hajlítási erő megértése

A hajlítószilárdság a keresztidomok összefüggésében azt jelenti, hogy a szerelvény képes ellenállni a hajlító erőknek anélkül, hogy maradandó deformációt vagy meghibásodást tapasztalna. Egy csőrendszer működése közben a keresztidomok különféle terheléseknek lehetnek kitéve, beleértve a hajlítónyomatékokat is. Ezek a pillanatok olyan tényezők miatt következhetnek be, mint a csöveken átáramló folyadék súlya, a környező környezet külső erői vagy maga a folyadék által kifejtett nyomás.

A keresztidomok hajlítószilárdságát általában feszültségi egységekben mérik, például font per négyzethüvelyk (psi) vagy megapascal (MPa). Azt a maximális hajlítási feszültséget jelenti, amelyet a szerelvény el tud viselni, mielőtt engedni vagy eltörni kezd. Ezt az értéket szigorú tesztelési eljárások határozzák meg, amelyek valós körülményeket szimulálnak.

A hajlítószilárdságot befolyásoló tényezők

Anyag összetétele

Az anyag, amelyből a keresztkötés készül, jelentős szerepet játszik a hajlítószilárdságában. A keresztszerelvények általános anyagai közé tartozik a szénacél, a rozsdamentes acél és az ötvözött acél. A szénacél nagy szilárdságáról és viszonylag alacsony költségéről ismert. Fő ötvözőelemként szenet tartalmaz, ami jó mechanikai tulajdonságokat biztosít. Ezzel szemben a rozsdamentes acél a megfelelő szilárdság mellett kiváló korrózióállóságot is kínál. Az ötvözött acélokat más elemek, például króm, nikkel vagy molibdén hozzáadásával állítják elő, hogy javítsák a speciális tulajdonságokat, például szilárdságot, szívósságot és hőállóságot.

Például a kiváló minőségű rozsdamentes acélból készült keresztidomok általában jobb hajlítószilárdsággal és korrózióállósággal rendelkeznek, mint a korrozív környezetben használt szénacél szerelvények. A rozsdamentes acél költsége azonban általában magasabb, ami befolyásolhatja az anyagválasztást az alkalmazási követelmények és a költségvetés alapján.

Falvastagság

A keresztidomok falvastagsága egy másik kritikus tényező, amely befolyásolja a hajlítószilárdságát. A vastagabb falú szerelvény általában nagyobb hajlítóerőt tud elviselni, mint egy vékonyabb falú. Ennek az az oka, hogy nagyobb mennyiségű anyag áll rendelkezésre a hajlítási igénybevételnek ellenálló. A csőrendszer tervezésekor a mérnököknek gondosan figyelembe kell venniük a várható terheléseket, és megfelelő falvastagságú keresztidomokat kell kiválasztani, hogy biztosítsák a rendszer integritását.

Például egy nagynyomású ipari csőrendszerben gyakran vastagabb falú keresztidomokat használnak a folyadéknyomás által keltett jelentős hajlítónyomatékok kezelésére. Másrészt egy alacsony nyomású lakossági vízvezeték-rendszerben a vékonyabb falú keresztidomok is elegendőek lehetnek, mivel a hajlítóerők viszonylag kicsik.

Gyártási folyamat

A keresztidomok gyártási folyamata is befolyásolhatja hajlítószilárdságukat. Például a kovácsolt keresztidomok általában erősebbek, mint az öntöttek. A kovácsolás során a fémet nyomóerők alkalmazásával alakítják ki, ami összehangolja a fém szemcseszerkezetét, és egyenletesebb és sűrűbb anyagot eredményez. Az öntés viszont magában foglalja az olvadt fém öntőformába öntését, ami belső hibák, például porozitás vagy zárványok kialakulásához vezethet. Ezek a hibák gyengíthetik a szerelvényt és csökkenthetik a hajlítószilárdságát.

A hajlítószilárdság jelentősége a különböző alkalmazásokban

Ipari alkalmazások

Ipari környezetben a keresztidomokat az alkalmazások széles skálájában használják, a vegyi feldolgozó üzemektől az energiatermelő létesítményekig. A vegyi üzemekben például a keresztidomokat korrozív vegyszereknek és nagynyomású folyadékoknak teszik ki. Ezeknek a szerelvényeknek a hajlítószilárdsága kulcsfontosságú a szivárgások megelőzése és a teljes rendszer biztonsága szempontjából. Az elégtelen hajlítószilárdság miatti keresztillesztés meghibásodása veszélyes vegyi anyagok kiszabadulásához vezethet, környezeti károkat okozva és a dolgozók életét is veszélyeztetheti.

Az erőművekben a gőz- és vízvezeték-rendszerekben keresztidomokat használnak. A magas hőmérsékleti és nagynyomású viszonyok ezekben a rendszerekben nagy hajlítószilárdságú keresztidomokat igényelnek, hogy ellenálljanak a hőtágulási és összehúzódási erőknek, valamint a nyomás által kiváltott hajlítónyomatékoknak.

Vízvezeték-szerelési alkalmazások

A lakossági és kereskedelmi vízvezeték-rendszerekben keresztkötéseket használnak a csövek összekapcsolására a kereszteződésekben. Noha ezekben a rendszerekben a hajlítóerők általában alacsonyabbak az ipari alkalmazásokhoz képest, még mindig megfelelő hajlítószilárdsággal kell rendelkezniük. Például egy többemeletes épületben a csövekben lévő víz tömege és a vízáramlás során bekövetkező nyomásváltozások hajlítónyomatékokat hozhatnak létre a keresztidomokon. Ha a szerelvények hajlítószilárdsága nem megfelelő, idővel megrepedhetnek vagy szivároghatnak, ami vízkárokhoz és költséges javításokhoz vezethet.

Hajlítószilárdság mérése és tesztelése

A keresztidomok hajlítószilárdságának meghatározására szabványos vizsgálati módszereket alkalmaznak. Az egyik általános módszer a hárompontos hajlítási teszt. Ebben a vizsgálatban egy keresztidomot helyeznek két támasztékra, és középen terhelést fejtenek ki. A terhelést fokozatosan növeljük, amíg a szerelvény el nem éri a maximális hajlítóképességét vagy meghibásodik. A vizsgálati eredmények alapján kiszámítják a szerelvény hajlítószilárdságát.

Egy másik módszer a négypontos hajlítóvizsgálat, amely nagyobb keresztidomokhoz vagy összetett geometriájúkhoz alkalmasabb. A négypontos hajlítópróbánál a vasalat hosszában két ponton fejtik ki a terhelést, és a támasztékokat a végeire helyezik el. Ez a teszt valósághűbb terhelési körülményeket képes szimulálni, és pontosabb értékelést nyújt a hajlítószilárdságról.

A megfelelő keresztidomok kiválasztása a hajlítási szilárdság alapján

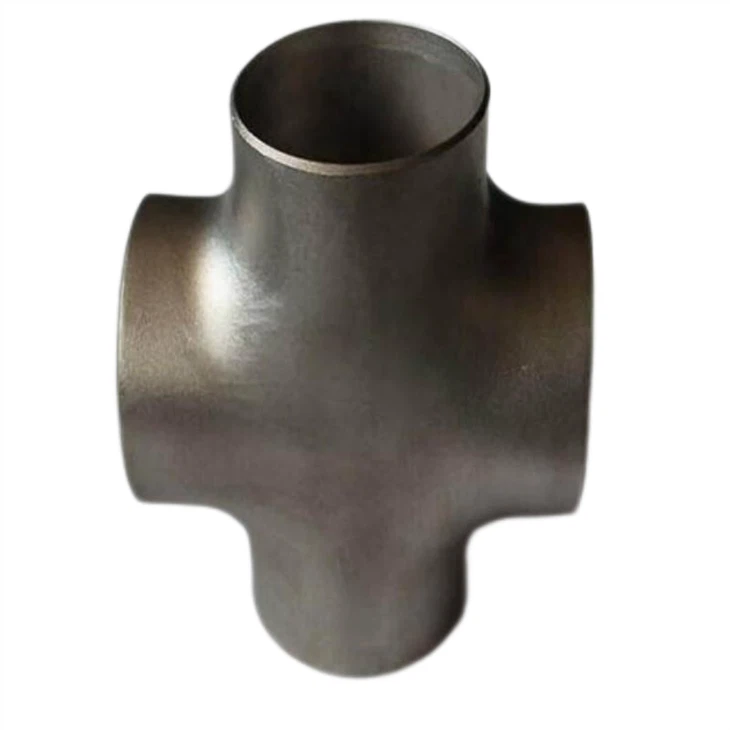

Amikor egy adott alkalmazáshoz keresztidomokat választunk, feltétlenül figyelembe kell venni a várható hajlítóerőket, és megfelelő hajlítószilárdságú szerelvényeket kell kiválasztani. Keresztszerelvény-beszállítóként mindig azt javaslom, hogy szorosan működjenek együtt mérnökökkel és tervezőkkel, hogy megértsék a projekt követelményeit. Keresztszerelvények széles választékát kínáljuk, plTompahegesztés egyenlő kereszt, amelyek különböző anyagokban, falvastagságban és méretben állnak rendelkezésre a különféle igények kielégítésére.

Keresztszerelvényeink kiváló minőségű anyagok és fejlett gyártási eljárások felhasználásával készülnek az optimális hajlítószilárdság és teljesítmény biztosítása érdekében. Szigorú minőség-ellenőrzési teszteket is végzünk, hogy garantáljuk, hogy termékeink megfelelnek vagy meghaladják az ipari szabványokat.

Következtetés

A keresztidomok hajlítószilárdsága kritikus tulajdonság, amely meghatározza teljesítményüket és megbízhatóságukat a különböző csőrendszerekben. A hajlítószilárdságot befolyásoló tényezők – például az anyagösszetétel, a falvastagság és a gyártási folyamat – megértésével a mérnökök és tervezők megalapozott döntéseket hozhatnak a keresztidomok kiválasztásakor a különböző alkalmazásokhoz.

Keresztszerelvény-beszállítóként elkötelezett vagyok amellett, hogy kiváló minőségű, kiváló hajlítószilárdságú termékeket kínáljak. Akár ipari projekten, akár vízvezeték-szerelésen dolgozik, nálunk megtalálja az igényeinek megfelelő keresztidomokat. Ha kérdése van, vagy segítségre van szüksége a megfelelő keresztidomok kiválasztásához, forduljon hozzánk bizalommal a beszerzési megbeszélésekhez. Bízunk benne, hogy együttműködünk Önnel csőrendszere sikerének biztosítása érdekében.

Hivatkozások

• ASME B16.9: Gyári – kovácsolt tompahegesztő szerelvények
• ASTM A234/A234M: Szabványos specifikáció kovácsolt szénacélból és ötvözött acélból készült csőszerelvényekhez közepes és magas hőmérsékletű szolgáltatásokhoz
• ISO 15590 - 2: Műanyag csőrendszerek - Üveg - Erősített hőre keményedő műanyag (GRP) csövek - A hosszú távú fajlagos gyűrű meghatározása - Hajlítószilárdság
